La elección de la maquinaria adecuada es un factor determinante para el éxito comercial y operativo de cualquier empresa del sector metalmecánico. En el ámbito de la manufactura moderna, analizar la comparativa de centro de maquinado vertical vs horizontal representa una de las decisiones financieras y técnicas más estratégicas que un gerente de planta debe tomar. Ambas tecnologías han revolucionado la fabricación industrial mediante el Control Numérico Computarizado (CNC); responden a necesidades operativas, volúmenes de producción y presupuestos sustancialmente distintos.
Seleccionar entre un centro de maquinado vertical (VMC, por sus siglas en inglés) y un centro de maquinado horizontal (HMC) impacta directamente en la rentabilidad, los tiempos de ciclo, la precisión de las piezas y el retorno de la inversión.
Algunos talleres requieren la flexibilidad y accesibilidad económica de las configuraciones verticales. Mientras que otras plantas industriales necesitan la capacidad de corte ininterrumpido y la rápida evacuación de viruta que caracterizan a los equipos horizontales.
En esta guía especializada analizaremos en profundidad las diferencias entre centros CNC, evaluando sus ventajas, limitaciones y escenarios ideales de aplicación. El objetivo es brindarte los criterios técnicos necesarios para determinar cuál de estas opciones optimizará tu proceso productivo y fortalecerá la competitividad de tu negocio.
Diferencias entre centros de maquinado vertical y horizontal
La distinción fundamental entre ambas tecnologías radica en la orientación del husillo principal respecto a la mesa de trabajo. Esta característica geométrica modifica la dinámica del proceso de corte, la interacción con la gravedad y la forma en que los operadores interactúan con el equipo.
En un centro de maquinado vertical, el husillo está posicionado de forma perpendicular a la mesa. La herramienta de corte desciende verticalmente sobre la pieza de trabajo, la cual permanece sujeta en un plano horizontal.
Por el contrario, en un centro de maquinado horizontal, el husillo se encuentra dispuesto de forma paralela a la mesa de trabajo. Las herramientas atacan el material desde un costado. Esta orientación transforma de manera radical la dinámica del mecanizado por varias razones técnicas:
| Criterio de comparación | Centro de Maquinado Vertical (VMC) | Centro de Maquinado Horizontal (HMC) |
| Orientación del husillo | Perpendicular a la mesa (Eje Z vertical) | Paralelo a la mesa (Eje Z horizontal) |
| Evacuación de viruta | Media (propensa al recorte de viruta) | Excelente (caída natural por gravedad) |
| Costo inicial de adquisición | Económico a moderado | Elevado (mayor inversión inicial) |
| Uso de cambiador de palets | Opcional / Poco frecuente | Estándar en la mayoría de los modelos |
| Facilidad de preparación | Alta (ideal para lotes pequeños) | Compleja (requiere ingeniería de fixtures) |
| Ocupación de espacio (Footprint) | Compacto | Mayor requerimiento de superficie |

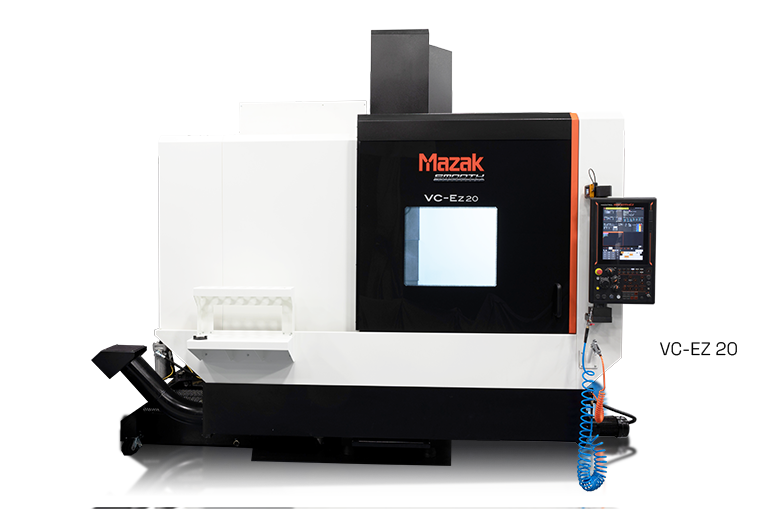

Ventajas del centro de maquinado vertical
El centro de maquinado vertical se ha consolidado como la columna vertebral de miles de talleres mecánicos y plantas de manufactura en todo el mundo. Su popularidad no es casualidad; responde a una combinación equilibrada entre costo, versatilidad y facilidad de uso.
1. Menor costo de adquisición e instalación
La principal ventaja competitiva de un VMC es su accesibilidad económica. Para un taller en expansión o una empresa que busca diversificar sus servicios, la inversión requerida para adquirir un centro de maquinado vertical es significativamente menor que la de un equipo horizontal de capacidades equivalentes. Este menor gasto de capital (CapEx) reduce los riesgos financieros y permite obtener un punto de equilibrio operativo mucho más rápido.
2. Simplicidad de programación y preparación (Setup)
La visibilidad directa de la zona de corte y la disposición natural de los ejes facilitan la puesta a punto. Fijar un bloque de material en una prensa estándar sobre la mesa de un VMC requiere minutos. Asimismo, la alineación de orígenes de pieza y la medición de longitud de herramientas son procedimientos altamente estandarizados que demandan menor tiempo de preparación.
3. Versatilidad para piezas planas y moldes
Esta categoría de maquinaria CNC para manufactura es idónea para el procesamiento de componentes que requieren operaciones profundas en una sola cara. Entre las aplicaciones más comunes destacan:
- Placas de retención y bases para matrices.
- Moldes de inyección de plástico y troqueles de estampado.
- Soportes y estructuras planas con múltiples perforaciones.
- Prototipado rápido y fabricación de lotes reducidos.
4. Menor huella de carbono y espacio físico reducidos
Los centros verticales están diseñados de forma compacta. En plantas industriales donde el costo por metro cuadrado de piso de producción es elevado, la capacidad de instalar múltiples VMC en un área reducida permite maximizar la densidad productiva por unidad de superficie.
5. Curva de aprendizaje ágil para los operadores
Debido a la prevalencia de los sistemas verticales en las instituciones de enseñanza técnica, la mayoría de los programadores y operadores CNC poseen experiencia previa en VMC. Por lo tanto, el tiempo requerido para capacitar al personal interno en un nuevo equipo vertical es mínimo, reduciendo el impacto en la productividad durante la fase de puesta en marcha.

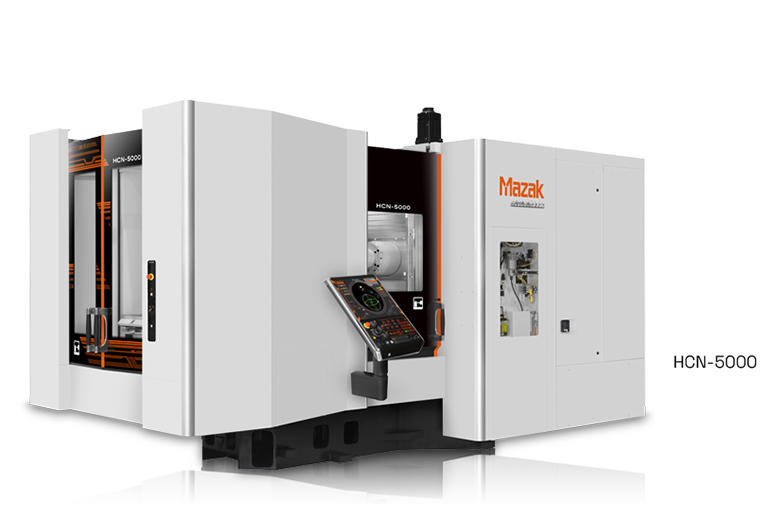

Cuándo elegir un centro horizontal
A pesar del mayor costo inicial, la decisión en la comparativa de centro de maquinado vertical vs horizontal se inclina favorablemente hacia la tecnología horizontal cuando las exigencias del mercado demandan volúmenes masivos, entregas eficientes y geometrías de alta complejidad. El centro de maquinado horizontal no debe verse simplemente como una máquina más grande, sino como un sistema de manufactura integral de alto rendimiento.
Producción de alto volumen
En entornos de producción CNC de alto volumen, el enemigo principal de la rentabilidad es el tiempo muerto (downtime). Cada minuto que el husillo permanece detenido para cargar o descargar piezas representa una pérdida directa de capacidad instalada.
Los centros horizontales resuelven este cuello de botella mediante la integración de cambiadores automáticos de palets (APC). Mientras el husillo está cortando material sobre la mesa activa en la cabina de maquinado, el operador retira las piezas terminadas y fija nueva materia prima sobre la mesa secundaria situada en la estación de carga exterior.
Maximización de la tasa de utilización del husillo
En un centro de maquinado vertical tradicional, el husillo suele estar operando únicamente entre el 30% y el 50% del turno, ya que el resto del tiempo la máquina permanece parada durante las maniobras de montaje y limpieza de virutas. En contraste, un centro de maquinado horizontal bien optimizado alcanza tasas de utilización del husillo superiores al 85% o 90%.
Integración con sistemas flexibles de manufactura (FMS)
Los HMC son la plataforma ideal para conectarse a sistemas automatizados de almacenamiento de palets y celdas robotizadas. Esto permite implementar esquemas de producción automatizada (lights-out manufacturing), donde la máquina continúa procesando piezas durante el turno nocturno o fines de semana sin necesidad de intervención humana continua.
TIEMPO EFECTIVO DE CORTE DEL HUSILLO (Efectividad Global)
Centro Vertical Estándar: [██████████░░░░░░░░░░] 45% Tiempo de Corte
Centro Horizontal con Palets: [██████████████████░░] 88% Tiempo de Corte
Piezas complejas y múltiples caras
El procesamiento de componentes tridimensionales que requieren fresado, taladrado o mandrinado en varios costados representa un desafío mayor para los equipos verticales. Un VMC tradicional exige reorientar manualmente la pieza mediante múltiples atadas o instalaciones (setups), lo que introduce errores acumulativos de posicionamiento y aumenta exponencialmente los costos de mano de obra.
Uso de torres de fijación (Tombstones)
El centro de maquinado horizontal utiliza el eje B de rotación de la mesa junto con estructuras de fijación en forma de cubo o torre (tombstones). Esta arquitectura permite montar decenas de piezas en las cuatro caras de la torre dentro de una sola preparación.
Reducción drástica de las fijaciones de pieza
Al girar la mesa 360 grados, la herramienta de corte accede a casi la totalidad del perímetro del componente. Esto ofrece ventajas clave:
- Precisión dimensional superior: Al maquinar múltiples características en una sola sujeción, se eliminan las desviaciones causadas por el reacomodo manual de la pieza.
- Acceso a cavidades profundas: La posición del husillo horizontal facilita el uso de barras de mandrinar largas con menor flexión, ya que el peso del cabezal se apoya sobre la estructura vertical de la columna.
- Uso eficiente del herramental: Se requieren menos herramientas especializadas de gran longitud, pues la cercanía del husillo a las distintas caras del cubo de fijación optimiza la rigidez del ensamblaje del cono portaherramientas.
Factores clave para evaluar el retorno de inversión (ROI)
Analizar cuál opción conviene requiere ir más allá de la etiqueta de precio del fabricante. Para tomar una decisión financiera bien sustentada respecto a la maquinaria CNC para manufactura, es indispensable cuantificar el costo total de propiedad (Total Cost of Ownership) a lo largo del ciclo de vida del equipo.
1. Tamaño del lote de producción
Si el modelo de negocio de tu taller se basa en la fabricación de prototipos, piezas únicas o lotes menores a 50 unidades, un centro de maquinado vertical ofrecerá una recuperación del capital más ágil debido a su baja complejidad de montaje. Por el contrario, si trabajas con contratos anuales para la industria automotriz, aeroespacial o de electrodomésticos con miles de unidades mensuales, el centro horizontal recuperará su inversión rápidamente gracias al ahorro en tiempos de ciclo.
2. Costo del herramental y sistemas de sujeción
Las torres de fijación, los dispositivos hidráulicos de prensado y las herramientas de corte especializadas para un HMC representan una inversión inicial sustancialmente mayor que las prensas mecánicas convencionales utilizadas en los VMC. Es necesario incluir estos accesorios dentro del presupuesto inicial de capital.
3. Reducción de costos de mano de obra
Un solo operador capacitado puede gestionar dos o más centros de maquinado horizontales equipados con cambio de palets, ya que su labor se limita a la carga y descarga en la estación exterior. En un esquema con centros verticales, la interacción continua del operador con la cabina de corte limita la cantidad de máquinas que una sola persona puede atender simultáneamente.
Preguntas frecuentes sobre centros de maquinado CNC (FAQ)
¿Qué tipo de centro de maquinado ofrece mayor productividad?
Los centros horizontales suelen ser más productivos en series largas y piezas complejas, mientras que los verticales son más versátiles y económicos para muchos talleres. La productividad real dependerá del volumen de fabricación y de la frecuencia con la que se cambien los modelos de piezas en el piso de producción.
¿Por qué la evacuación de viruta es un factor tan crítico en el mecanizado CNC?
La viruta acumulada en la zona de corte absorbe gran parte del calor generado por la fricción. Si no se evacúa de inmediato, la herramienta vuelve a cortar el material desprendido, aumentando la temperatura local, acelerando el desgaste del filo de carburo y provocando un mal acabado en la pieza. En este aspecto, la gravedad otorga una ventaja competitiva natural al centro de maquinado horizontal.
¿Es posible automatizar un centro de maquinado vertical para competir en alto volumen?
Sí, es posible instalar mesas giratorias adicionales (4.º o 5.º eje), cambiadores de palets externos articulados o robots alimentadores de piezas en un centro de maquinado vertical. Sin embargo, la evacuación de viruta en cortes profundos seguirá siendo una restricción física en comparación con la arquitectura nativa de un equipo horizontal.
¿Cuál es la diferencia de precio promedio entre un VMC y un HMC?
Por lo general, un centro de maquinado horizontal nuevo puede costar entre 2 y 3.5 veces más que un centro de maquinado vertical de dimensiones de trabajo similares. Esta diferencia se debe a la inclusión de la mesa de indexing (eje B), el cambiador automático de palets de serie, estructuras de fundición más pesadas y sistemas de refrigeración de mayor capacidad.
¿Cómo influye el tipo de material en la elección de la máquina?
Para materiales de fácil mecanizado como el aluminio, donde las velocidades de avance son muy altas y la generación de viruta es masiva, la capacidad de evacuación del HMC resulta altamente ventajosa. Para aceros aleados, titanio o incoloras donde se requieren cortes pesados y rígidos, ambos sistemas pueden responder adecuadamente, pero la estructura del centro horizontal suele ofrecer mayor amortiguación de vibraciones.
¿Qué formación previa requiere el personal para operar un equipo horizontal?
El operador de un HMC debe dominar la programación multi-eje, la gestión de coordenadas de trabajo avanzadas (G54, G55, etc., asociadas a la rotación del eje B) y la ingeniería de dispositivos de sujeción tridimensionales. La curva de aprendizaje es más pronunciada que en un equipo vertical convencional.
Conclusión
Al momento de evaluar la estrategia de equipamiento para tu planta industrial, la decisión entre un centro de maquinado vertical vs horizontal no debe basarse únicamente en el presupuesto disponible, sino en un análisis detallado del tipo de piezas, los volúmenes requeridos y la proyección de crecimiento de la empresa.
El centro de maquinado vertical continúa siendo la alternativa más recomendable para talleres que priorizan la versatilidad, la flexibilidad de configuración, la atención a lotes pequeños o medianos y una inversión inicial controlada. Su facilidad de operación y amplio rango de aplicaciones garantizan una alta tasa de ocupación en entornos de manufactura diversa.
Por su parte, el centro de maquinado horizontal es la solución definitiva para empresas orientadas a la producción CNC de alto volumen o a la manufactura de piezas de geometría compleja que requieren mecanizado en múltiples caras. Aunque el desembolso inicial es superior, la reducción drástica en los tiempos muertos, la excelente evacuación de virutas y la capacidad de operar de forma automatizada convierten al HMC en una herramienta de rentabilidad sin igual para la manufactura a gran escala.
Analizar minuciosamente la estructura de costos, el tipo de material y los compromisos de entrega con tus clientes te permitirá seleccionar la maquinaria CNC para manufactura que maximice la eficiencia operativa y garantice la sostenibilidad financiera de tu negocio a largo plazo.
